Le Spectro-photomètre Proche Infrarouge (Near IR Spectrometer Photometer : NISP) a pour rôle la mesure des redshifts des galaxies. Il observe des zones du ciel adjacentes non-recouvrantes lors de chaque pointage. Le concept de base de NISP est un instrument Infra Rouge permettant des observations en mode "spectrométrie" sans fente grâce à plusieurs Grisms (Gratting (réseau) + Prism), ou en mode "photométrie" utilisant plusieurs filtres. Une roue à réseaux comportant 4 Grisms permet de sélectionner les bandes spectrales d'observation "spectrométrie" ainsi que l'orientation des spectres et une roue à filtres comportant 3 filtres permet de sélectionner les bandes spectrales d'observation photométrique. En mode spectromètre la roue à filtres est en position ouverte. En mode photométrie la roue à Grism est en position ouverte.

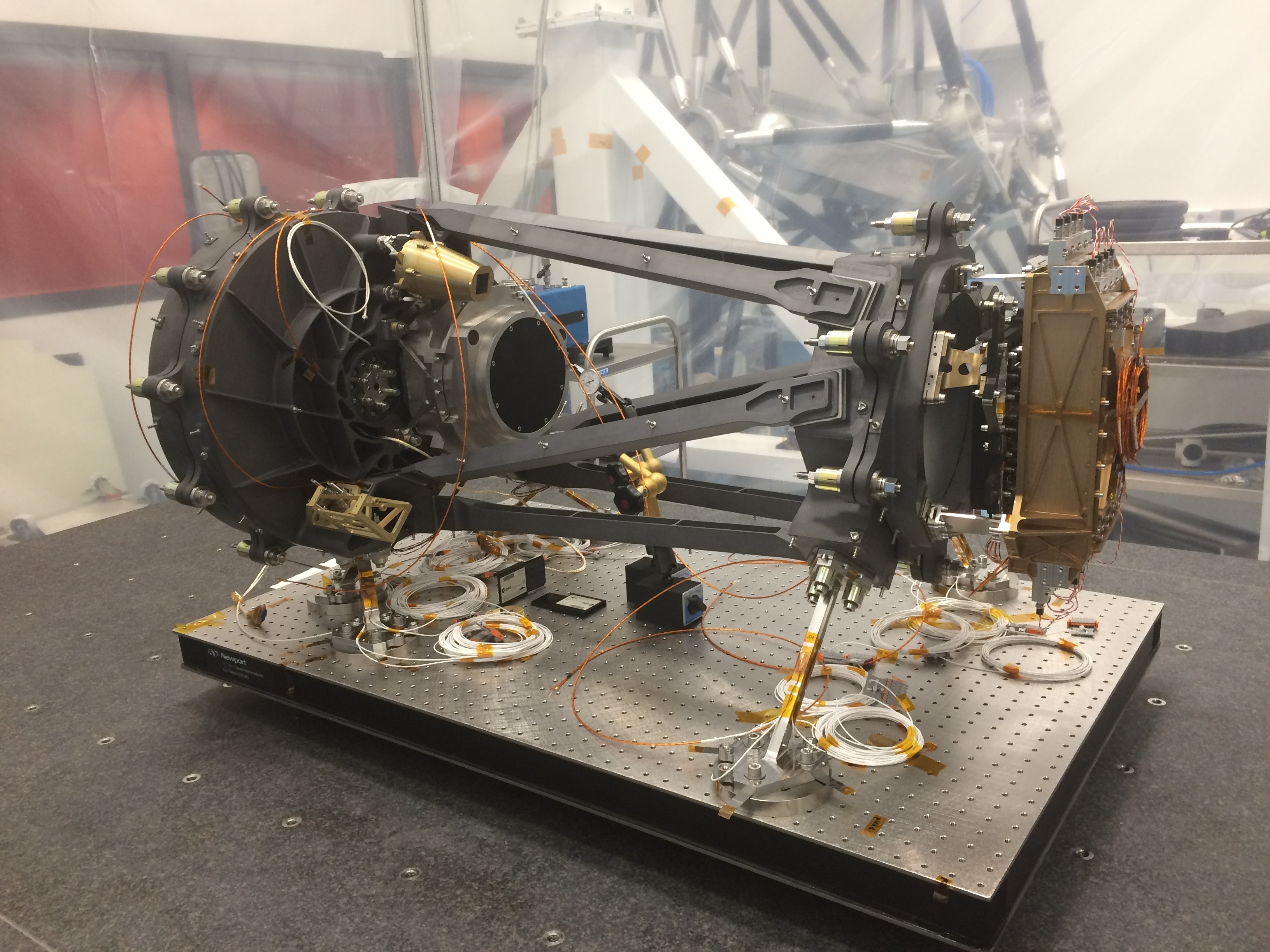

Modèle mécanique de l'instrument NISP exposé au Laboratoire d'Astrophysique de Marseille (LAM).
Le plan focal de l'instrument NI-DS (pour NISP Detection System) est monté sur la structure. Le plan focal est composé d'une structure en Molybdène, sur laquelle sont reporté 16 détecteurs H2RG (fournis par la NASA et produits par Teledyne Industry), le tout étant accroché à une structure en SiC et refroidi au-dessous de 100K. Les détecteurs sont reliés par des connecteurs flexibles aux électroniques de lecture et de numérisation (nommées Side-Car). La photo ci-dessous montre la maquette thermo-structurale du NI-DS sur son banc de test, La caracterisation des detecterus, leur integration et le fonctiomment du plan focal est sous la responsabilité du CPPM.

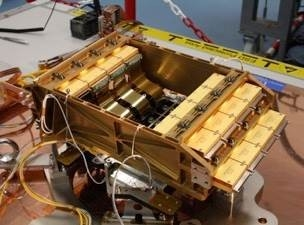

Modèle de démonstration du système de détection de l'instrument NISP.
